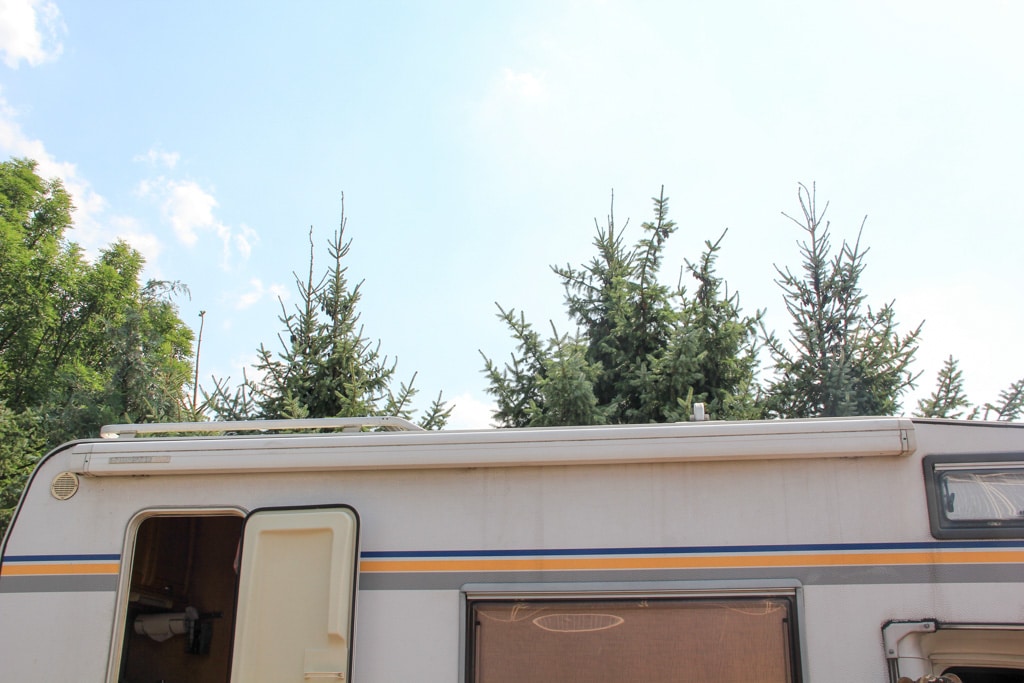

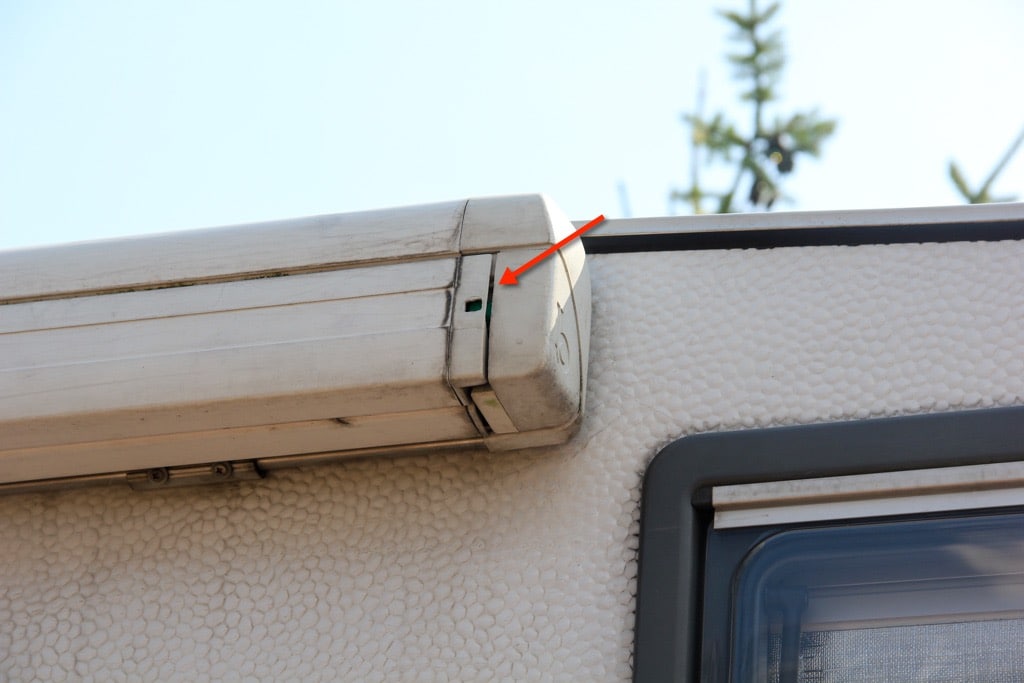

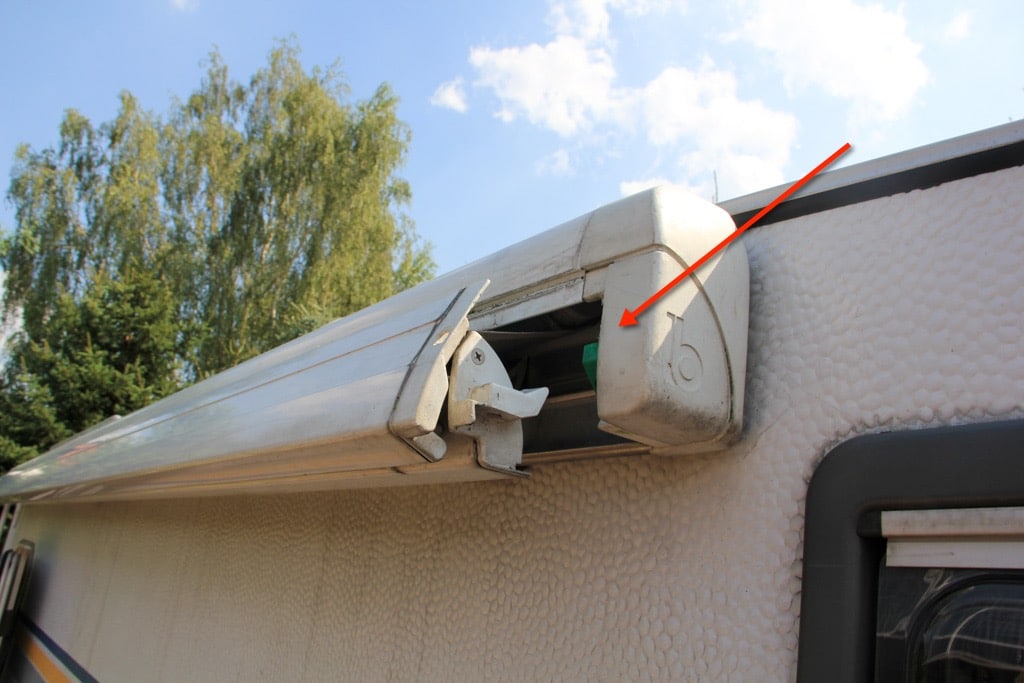

An unserem Wohnmobil ist eine Thule/ Omnistor 5000 Markise montiert. Sehr praktisch bei Sonne und Regen. Als wir das Mobil gekauft haben, hat sie schon nicht mehr richtig funktioniert. Kommentar der Verkäuferin: Markise klemmt. Sie hatte uns einen Trick gezeigt. Mit einem Schraubendreher musste man in das Loch auf dem Bild weiter unten stochern, dann ging der Hebel hoch und sie fuhr mit einem Sprung aus.
Die Suche nach dem Ersatzteil
Als nächstes musste ich herausfinden, was für ein Ersatzteil ich benötige und wo ich es herbekomme. Oft gibt es für Produkte eine sogenannte Explosionszeichnung auf der man alle Teile mit Teilenummer sehen kann. Also Google angeworfen, „Omnistor 5000“ eingegeben und auf Bildersuche gestellt. Danach unter Suchoption die Bildgröße auf groß gestellt. Wer will schon eine Explosionszeichnung im Briefmarkenformat? Fündig geworden bin ich bei Camping Shop Wagner. (Link zum Bild)

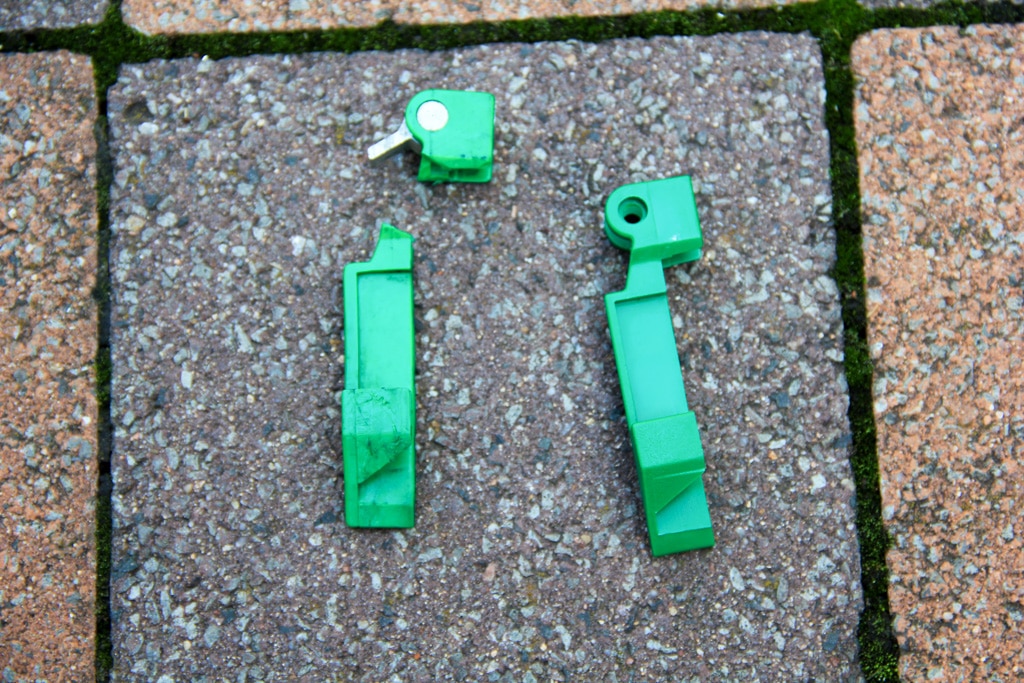

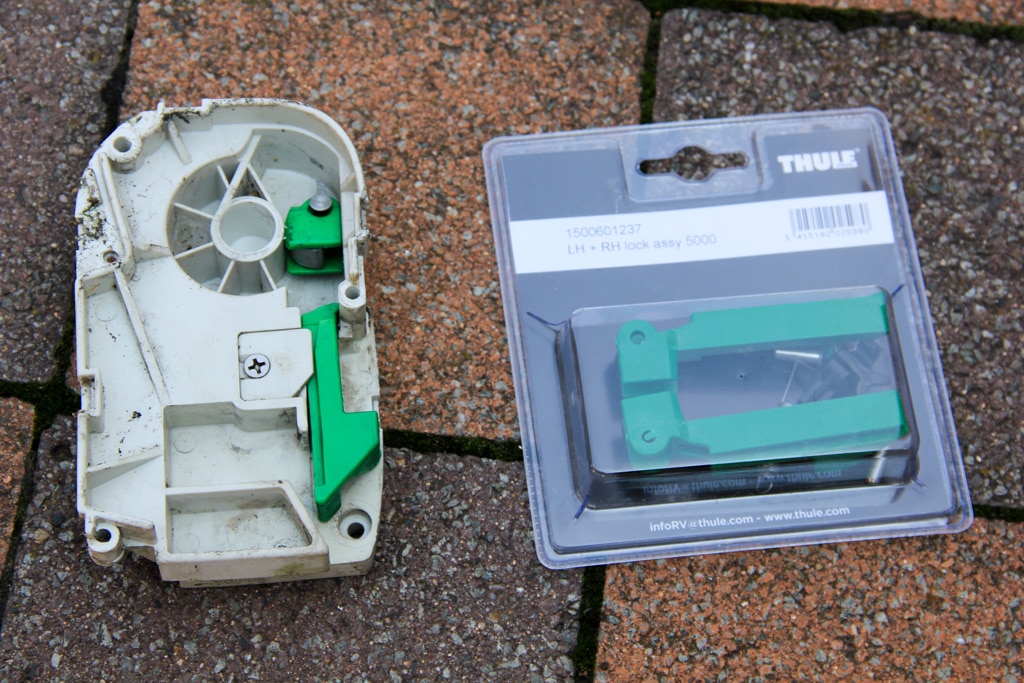

Der Shop hatte das Teil auf Lager. Wenn das nicht der Fall gewesen wäre, hätte ich mit der Artikelnummer 55542800 weitergesucht. 9 Euro plus Versandkosten. So sieht das Teil aus. Links defekt, rechts neu.
Die Montage

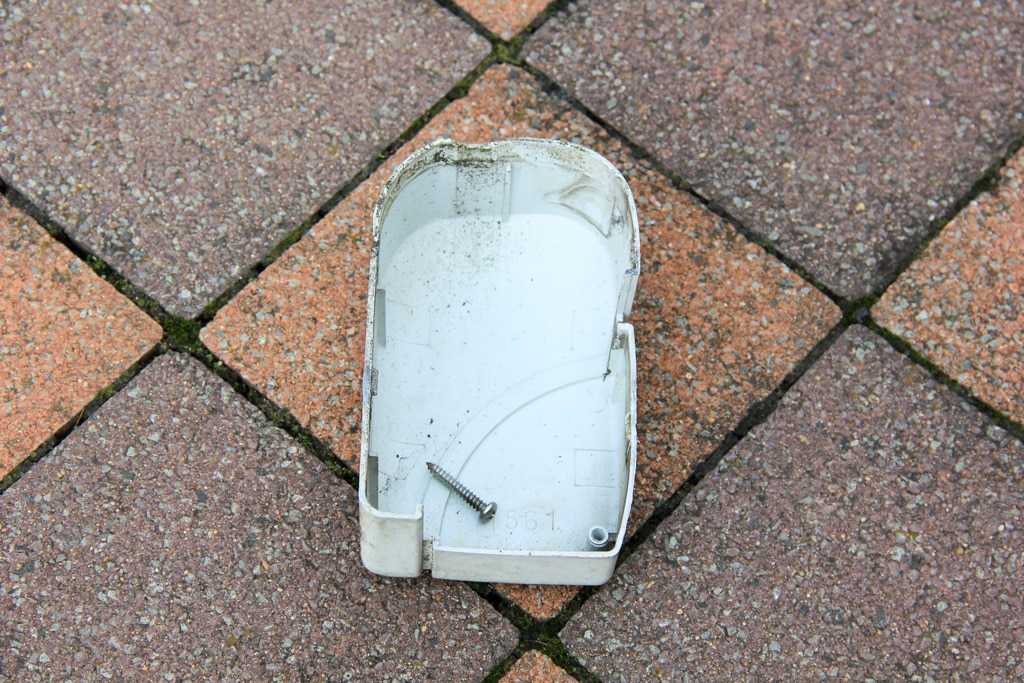

Als erstes habe ich die Abdeckung abgeschraubt, war nur eine Schraube.

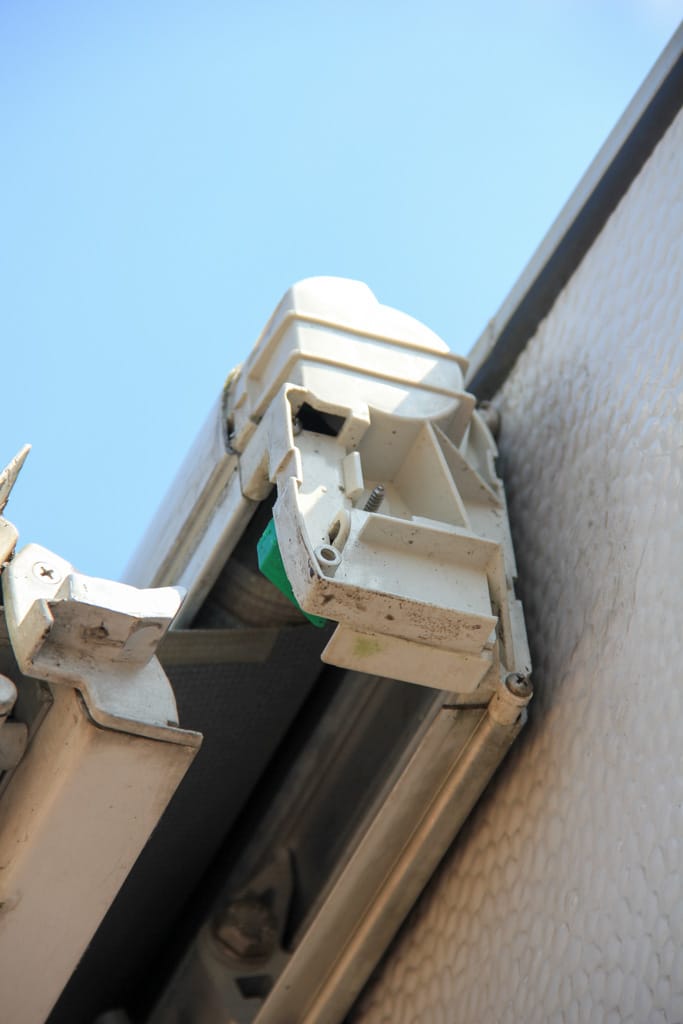

Danach sieht man den Hebel:
Dieses Teil musste ich auch abschrauben. Diesmal waren es drei Schrauben, die ich lösen musste. Dabei habe ich direkt bei einer den Kopf abgedreht. Das war aber kein Problem. Die Schraube ließ sich nach dem Abziehen der Kappe mit einer Zange rausdrehen und Ersatz habe ich zum Glück in der Schraubenkiste gefunden 😉

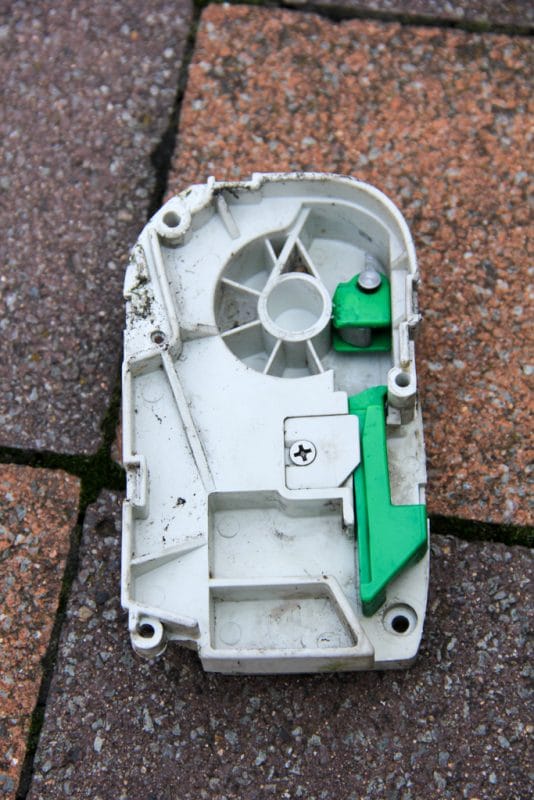

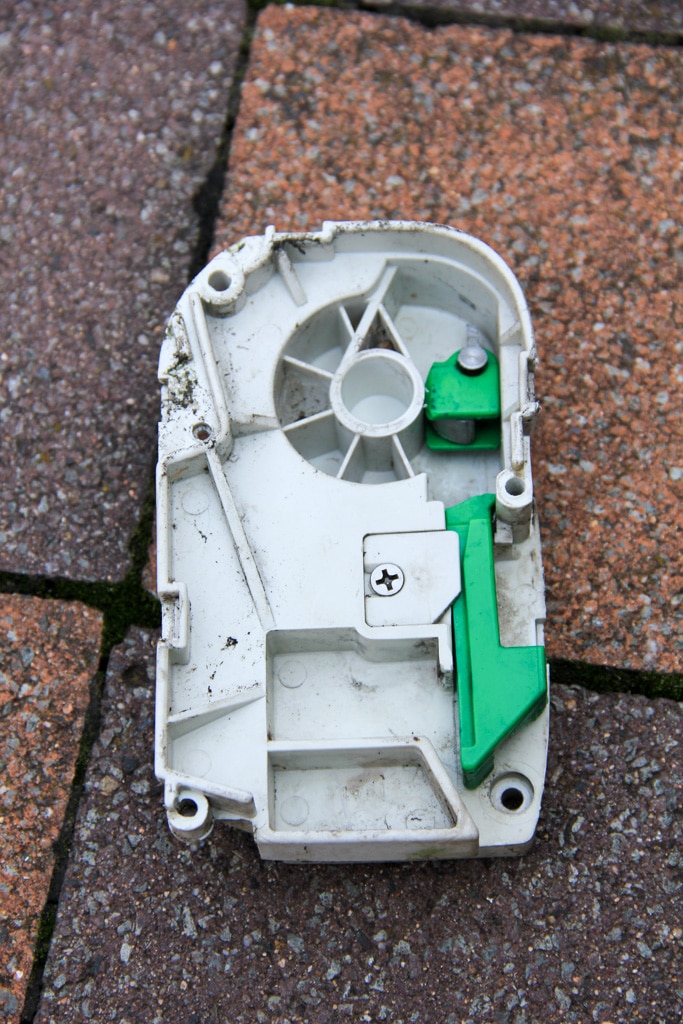

Auf dem obigen Bild sieht du den gebrochenen Hebel.

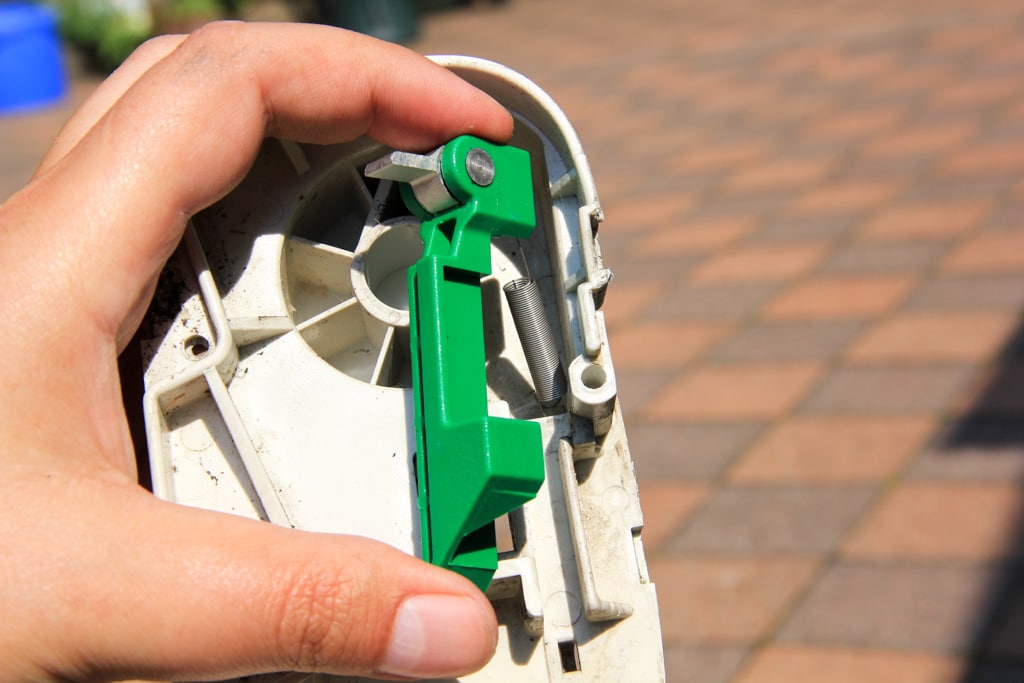

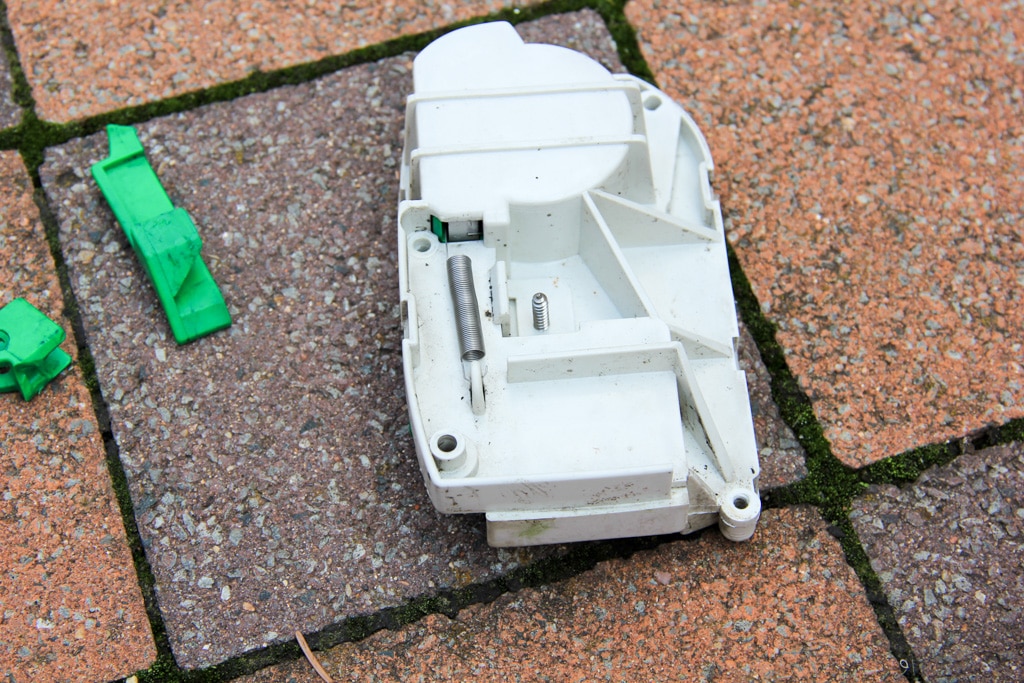

Als nächstes habe ich den Heben eingebaut. Am oberen Ende sitzt noch ein kleiner Hebel. Der musste wieder so eingebaut werden wie er vorher war.

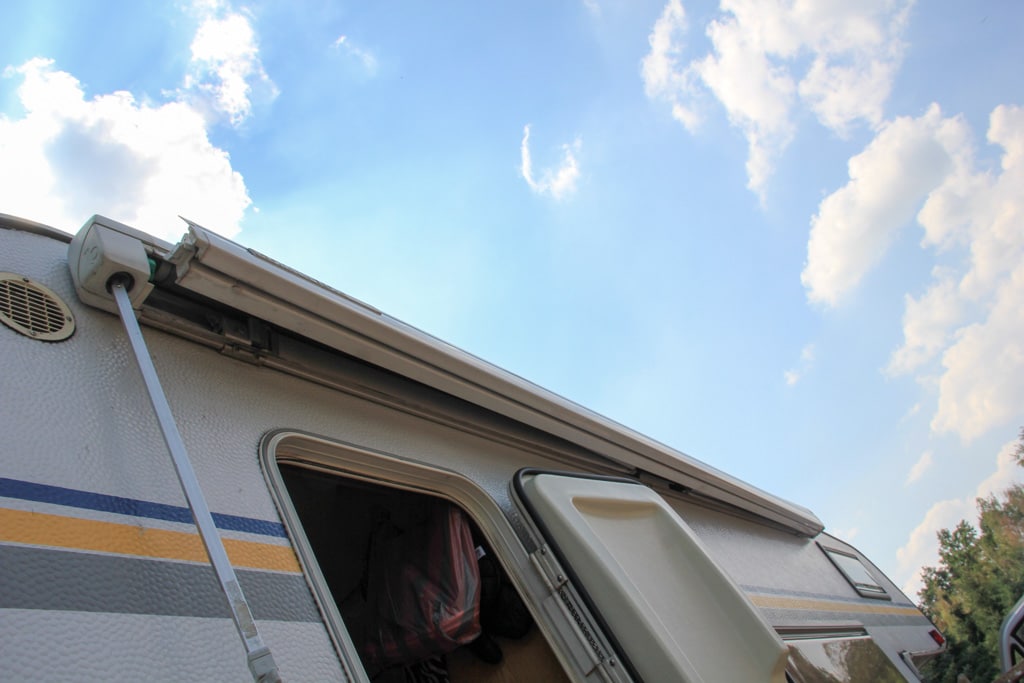

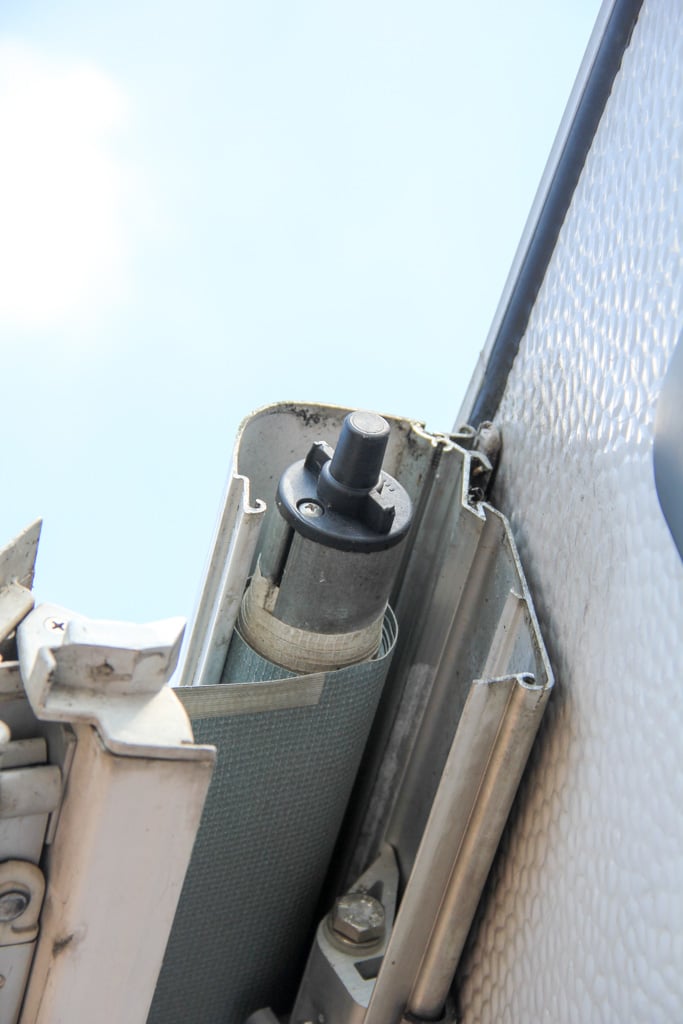

So sieht die Markise übrigens ohne das Bauteil aus:
Du musst beim Demontieren darauf aufpassen, dass die Stoffbahn nicht rausrutscht.

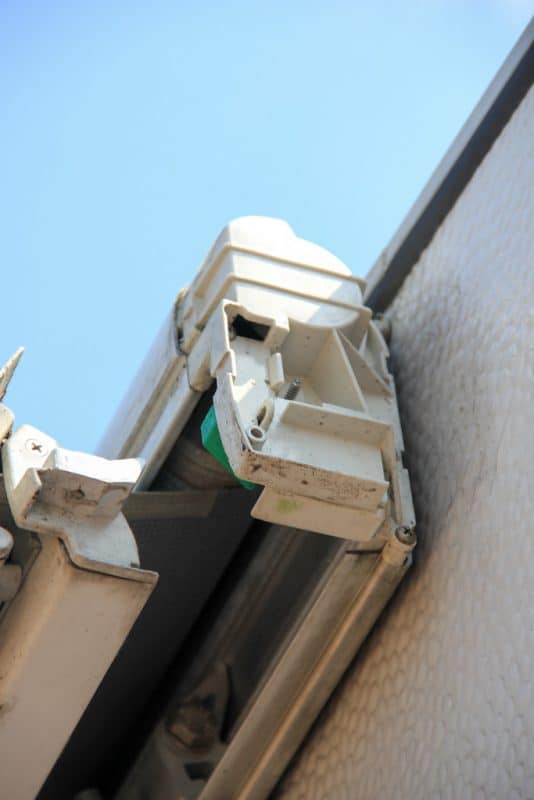

Nun alles wieder montieren und ausprobieren. Voilá, in unter einer Stunde habe ich meine Markise repariert und sie funktioniert wieder, als wäre sie neu. Kostenpunkt ca. 15 Euro.
Hast Du Fragen dazu oder möchtest uns sonst etwas mitteilen?
Dann ab damit in die Kommentare!
Guten Tag
Super das man solche Kommentare geschrieben werden. das gleiche hab ich habe die Bestandteile und hat Dein Kommentar aus Gedruckt auf was aus ich auf passen und ist es schwer neu zu Montieren.Hast Du noch einige Trick für Montieren.
ich wünsche Euch beiden viel Glück mit den Wohnmobil.
Liebe Güsse aus der Schweiz
Bernhard Rosenberger
Hallo Bernhard,
danke für dein Lob. Ich hatte bei der Montage keine Probleme. Was genau ist denn bei dir schwer, vielleicht kann ich dann im Detail was sagen…
VG, Sebastian und danke für die Wünsche!
Hallo. Ich hatte eine Frage bezug Markise. IOch habe auch einen Schaden auf meine Omnistore 5000. Die teille die ich aber in Wagner Camping Shop finde ( das Teil die du auch selber gekauft hast) sind jedoch für die 5002 er Markiert. Dabei geht es aber um die beiden Endkappen . Rechts mit 1500601213 beim Wagner. Jetzt ist die Frage., da nix von 5000 modell sonder für 5002. Weiss du ob die die selber sind? Danke in voraus für deine Antwort. MFG IOnel
Hi Lionel,
schau mal hier, da ist eine Explosionszeichnung der 5002er Markis: http://www.frankana.de/Ersatzteile/Markisen-Ersatzteile/Ersatzteile-fuer-Thule-Omnistor-5002-38460-DE-FRA;jsessionid=BB9531342BAE87C92E677A1D81EA29B4. Dort solltest du sehen, welche Teile du brauchst.
Hallo Sebastian – auch wir haben eine Omnistor 5000. Leider ist die rechte Endkappe defekt. Keinerlei Möglichkeit das als Ersatzteil zu besorgen. 5002 passt nicht, schon probiert.
Vielleicht weisst du nen Trick.
Hallo Karin,
hast du schon mal bei Thule nachgefragt? Vielleicht wissen die, wer noch was liefert oder können ein baugleiches Teil empfehlen…
Ansonsten ist halt die Frage was kaputt ist und ob man es vielleicht reparieren kann. Du könntest auch bei Ebay Kleinanzeigen nach defekten Markisen suchen, vielleicht gibt es da auch das Teil einzeln…
Ein wirklicher Trick fällt mir leider nicht ein.
Viele Grüße,
Sebastian
Wo kann ich nachschauen, welche Markise ich habe. 5000 oder 5002.
Finde die nummern nicht.
MFG
Maria
Hi, ich habs bei mir steht das vorn, außen auf der Markise ganz groß drauf.
Vielen Dank die Darstellung war sehr hilfreich. Thule könnte die Beschreibung auch dem Verkaufsprodukt beilegen. Da gibt es aber einen Spruch der lautet: „Einem Ingeneur ist nichts zu schwör“
Hallo, auf dem Foto sieht es so aus als wären beim Ersatzteil beide Hebel (links und rechts) dabei.
Sind bei mir leider beide defekt.
Ist das der Fall?
Mfg basti
Hallo Basti,
ja, es waren beide Hebel drin in der Packung.
VG, Sebastian
Vielen Dank für die ausführliche Beschreibung. Hat mir gerade sehr geholfen. Es hat sich nur ein Fehler in deine Beschreibung eingeschlichen. Die Kappe ist nur mit „einer“ Schraube befestigt (wie auch im Bild zu sehen)!! Gruß aus Kerpen Friedhelm
Danke für den Hinweis, Friedhelm. Das haben wir direkt mal angepasst 🙂
Und wir freuen uns, dass Dir die Beschreibung geholfen hat!
Liebe Grüße von unterwegs. Steffi
Vielen Dank für den Beitrag. Die Markisen von unserem Wohnmobil klemmen auch. Leider wussten wir nicht, wie wir die Sache angehen sollen. Gut, dass ich auf diese Seite gestoßen bin.
Habe die Kommentare gelesen. Diesen Fehler hat meine nicht.
Bin schon verzweifelt.
Habe ein Tabbert Wohnmobil erstanden, wo eine Omistar 5000 in sehr gutem optischen Zustand eingebaut ist. Heute ganz plötzlich lässt sie sich nur ca. 10 cm ausfahren – dann Blockade. Zurück einfahren funktioniert. Wo liegt der Fehler
Was für Teile benötige ich da bzw sind zu tauschen?
Recht herzliche Grüße
Helmut
Hi Helmut, aus der Ferne kann ich dir das nicht sagen. Mal auf die Leiter steigen und nachschauen, ob sie vielleicht irgendwo hängt oder sich etwas verklemmt hat.
Hallo und vielen Dank für den interessanten Artikel. Dass ist eine super Anleitung für die klemmende Markise. Dieser Artikel hat mir den Sommer gerettet. Da der Sommer nun vorbei ist will ich mich wenigstens noch dafür bedanken.
Hallo Sebastian, super Anleitung.
Bei meiner Markise ist dieser grüne Hebel auch gebrochen. Kann es auch daran liegen, dass sie nicht mehr richtig einfährt, sondern so „übergnubbelt“?
LG und guten Rutsch
Ute
Ja, dass kann sein.
Guten Tag liebe Mitleser,
vielen Dank für diesen informativen Beitrag. Ich finde, dass Markisen in der heutigen Zeit unverzichtbar sind. Unabhängig davon, ob man sie an das Wohnmobil anbringt, oder zuhause.
Habe eine omnistor 5002 markise und das getriebe ist defekt.beim ausfahren rattert es
nur und sie geht nur ruckweise auf.ganz einfahrengeht nicht mehr. wie baut man das gtriebe aus.für anleitungen oder bilder bin ich sehr dankbar.
Da kann ich dir leider nicht helfen, dass habe ich selber noch nicht gemacht.
https://www.caliboard.de/topic/15593-reparaturanleitung-kurbelwerk-der-markise-wechseln/
Hat bei unserer 5002 wunderbar funktioniert.
So geil, genau so habe ich eben meine Markise auseinander gebaut, inklusive die abgedrehte Schraube. Lach
Das wars, Danke!!
hallo !
die beschreibung hat mir auch geholfen, nachdem die markise nicht mehr auszufahren war. ich dachte zuerst, das getriebe – drehte durch – sei hinüber. ich hatte mir vor jahren schon eines besorgt, aber, schlimm war nur, man konnte die kappen nicht abbauen, da die befestigungsschraube nur bei leicht ausgefahrener markise zugänglich ist. irgendwann durch wackeln sprang sie dann doch leicht vor und dann der grund, die zerbrochene rechte grüne halterung. diese war offensichtlich zerbrochen, da die markise schon ewig rechts nicht richtig einfuhr, sonder immer schief ca 1cm nach vorne stand. dies hat wohl das plasikteil „mürbe“ gemacht. der tipp von omnistore vor jahren, einen textilbandklebestreifen auf die walze zu kleben, hatte ich leider nie gemacht. camping wagner hat die teile, wie bereits oben beschrieben, heißt zwar offiziell online für 5002, auf der verpackung stand dann aber sogar 5000. habe das grüne teil eingebaut. damits aber wirklich richtig funktioniert werde ich zusätzlich das schief-einziehen mittels dem textilband endlich beseitigen müssen. zusätzlich habe ich mir überlegt, die kappen von außen zu verschrauben, also die befestigungslogik 180grad zu ändern (loch in die kappe, das durchgangsloch innen im plasik mit gewinde versehen oder eine passende blechschraube zu verwenden). dann bekomme ich die kappen runter, auch wenn die markise nicht mehr aufgeht, sprich die kurbel defekt ist.
soweit meine erfahrungen/ arbeiten.
gruß norbert
ps: kappen schraubbar – heute (27.06.2019) gemacht. dito textilklebeband
Hallo
Kannst du aus der Beschreibung auch eine pdf Datei machen zum downloaden.
Danke
Klaus
Wir wollen im Sommer unsere erste Autoreise machen und ich will für alle mögliche Situationen vorbereitet sein. Vielen Dank für diese Anleitung, wie ich Reparatur von Markise durchführen muss. Sie haben alle schritt sehr gut erklärt.
Hallo, die Beschreibung ist super. habe auch die rechte Seite getauscht.
aber die Markise geht trotzdem auf der rechten Seite nicht auf. Habt ihr noch eine Idee ?
Gruß Joachim
hallo und vielen dank für die anleitung.
ich habe mir die zwei grünen verriegelungen gekauft und habe aber ein problem beim einbau.
ich weiß nicht, wie und wo ich die spannfeder befestigen soll (omnistor 5002). Kann mir jemand einen tipp geben??
danke…..
Hallo,
kann ich dass Schloss rechts auf meiner Omnistor 5000 wechseln, indem ich die Kreuzschlitzschraube rausdrehe? Oder muss ich die Kappe rechts abnehmen , die hält doch die Welle?
Hallo ich weiß nicht ob hier jemand noch ist der mir antwortet aber ich frag mal.
Ist bei euer markise das auch dass man erst ein zwei Umdrehungen ausfahren muss dann geht die verrielung auf und die Markise schnallt nach außen was dann recht laut ist?
LG Norbert
Jep, das war bei unserer auch so.
Grüß dich Norbert, ich habe leider das selbe Problem. Mein Wohnmobil ist knapp 30 Jahre und die Markise auch. Die M8 Sechskantschraube habe ich im ausgefahrenen Zustand der Markise gelockert, den Keil darunter bis zum Anschlag an den Arm geschoben und wieder angezogen. Leider ist der Winkel der Arme immer noch zu schräg nach unten. Dadurch bleibt die Markise zu lange eingeklemmt. Daher auch der Schnalzer. Kann jemand mir einen Tipp geben das Problem zu beheben.
LG Iris
Gute Anleitung für die Reparatur der Markise. Bei mir war den Hebel nicht oben gebrochen sondern unten war ein Teil ausgebrochen darum ging die Seite nicht mehr. Meine rechte Seite ist sieht etwas anders aus, das Loch im Deckel fehlt und ohne die Metallplate die den grünen Hebel hält. Bei mir war das nur eine Plastlippe. Bei der Feder musste ich überlegen wie die eigehängt wird, das ist auf den Bildern nicht so gut ersichtlich weil die bei mir unter den grünen Hebel liegt, da habe ich links aufgeschraubt und nachgesehen. Den linken Hebel habe ich nun als Reserve. Wie ich gelesen habe wird diese Markiese nicht mehr gebaut und Ersatzteile sind bald seltenheit. Wenn der Winter kommt werde ich den Hebel „nachempfinden“ und drucken, das sollte auch gehen. Danke für deine Anleitung die gut geholfen hat.
hola Steffi und Sebastian,
vielen dank die fotos sind wichtig.
morgen alles wieder monteren.
Mittlerweile gibt es bei eBay kleianzeigen einen guten Anbieter (Maik) der die Teile hat.
Hallo Sebastian. Hast du noch „Zugang“ zu deiner Omnistor 5000? Ich bräuchte dringend Angaben zum „Haken“ an deer Blende. Dieser fehlt bei mir und kann auch nicht mehr gekauft werden. Nun möchte ich ihn im CAD zeichnen und drucken, doch bräuchte ich zumindest die Angaben von einem Teil. Kannst du mich daher bei mir melden? Gruess
Nein, das Wohnmobil mit der Markise haben wir schon vor Jahren verkauft. Sorry.
